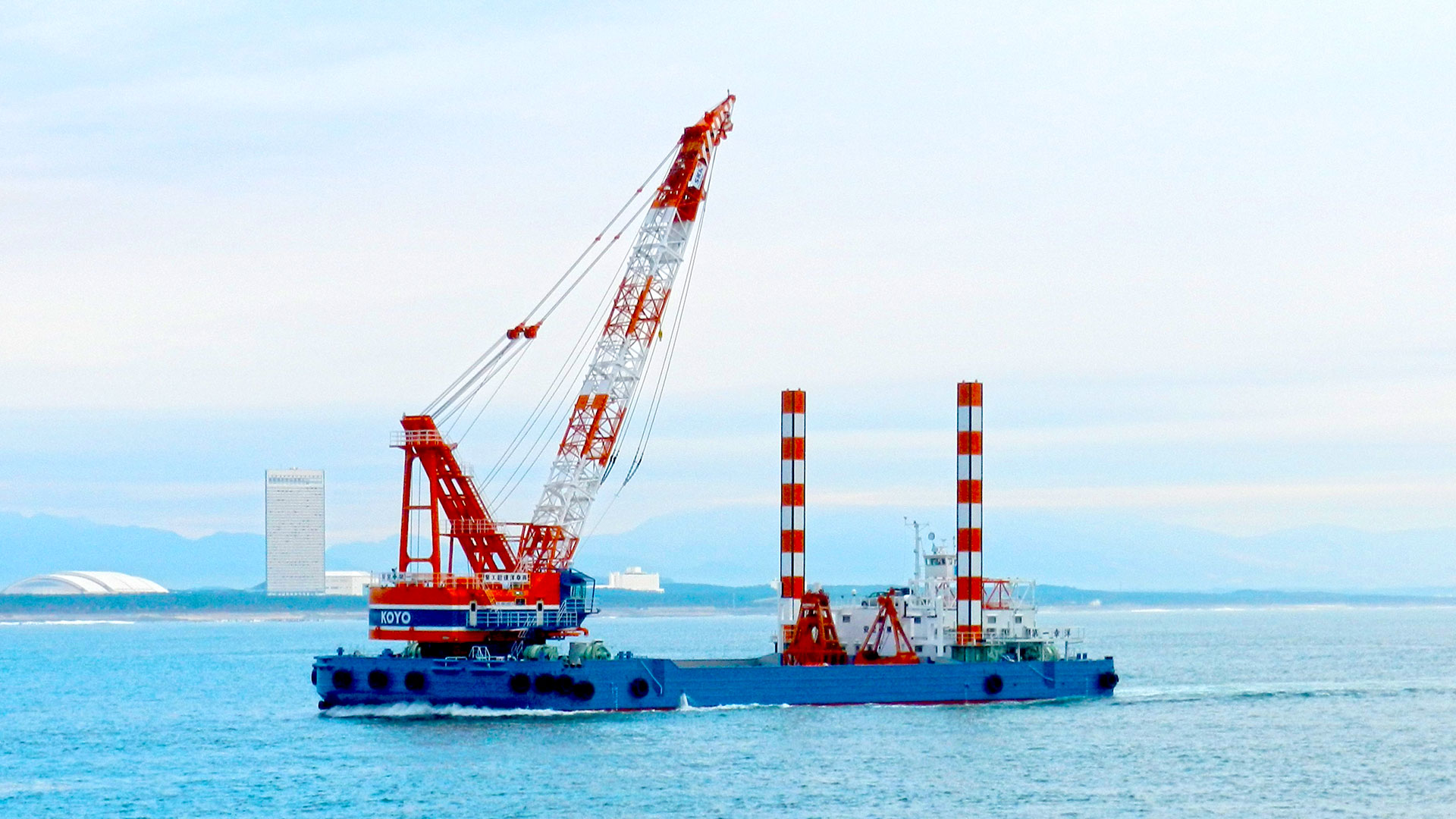

第一幸洋 400t吊

所有船舶・重機

Ships

Daiichi Koyo - 400t

船体部

長さ	70.0m
幅	25.0m
深さ（船首）	5.5m
深さ（船尾）	5.0m

喫水	2.0m
建造	伊藤鉄工造船（株）
カーゴスペース	24m×33m×1m 792m³
サイドスラスター	450ps×4基

スパッド	28.0m
総トン数	1,749t
積載重量	2,500t
環境性能	2次規制

押船

長さ	11.95m
幅	5.80m
深さ	2.08m
航行区域	沿海
馬力	1200ps×2
総トン数	19t
固定装置	油圧シリンダー 40.0t

起重機部

型式（SKK）		40012GDT-K
最大吊上荷重		400t
直巻能力	主巻	50t
	主巻（雑用・油圧）	15t
	補巻	13t
基本ブーム長さ		43.6m
最大ブーム長さ		54.6m

一般配置図

General Arrangement Plan

荷重表

Load Table

ジブ長さ	ジブ角度			30°	35°	40°	45°	50°	55°	60°	65°	70°	75°	80°
22.0m	主巻	定格総荷重	t	134.3	140.4	148.2	158.2	170.8	187.3	209.3	239.4	282.6	349.0	400.0
	主巻	作業半径	m	24.0	23.0	21.9	20.6	19.3	17.8	16.2	14.5	12.8	11.0	9.1
	主巻（雑用）	定格総荷重	t	100.0
	主巻（雑用）	作業半径	m	24.0	23.0	21.9	20.6	19.3	17.8	16.2	14.5	12.8	11.0	9.1
26.5m	第一補巻	定格総荷重	t	40.0
26.5m	第一補巻	作業半径	m	28.2	27.1	25.8	24.3	22.7	21.0	19.1	17.1	15.0	12.9	10.6
32.8m	主巻	定格総荷重	t	89.5	93.9	99.6	106.8	116.1	128.2	144.3	166.6	198.9	249.2	278.0
	主巻	作業半径	m	33.3	31.8	30.1	28.3	26.2	24.0	21.6	19.1	16.5	13.8	11.0
	主巻（雑用）	定格総荷重	t	89.5	93.9	99.6	100.0
	主巻（雑用）	作業半径	m	33.3	31.8	30.1	28.3	26.2	24.0	21.6	19.1	16.5	16.5	11.0
37.3m	第一補巻	定格総荷重	t	40.0
37.3m	第一補巻	作業半径	m	37.6	35.9	34.1	32.0	29.7	27.2	24.5	21.7	18.7	15.7	12.5
43.6m	主巻	定格総荷重	t	66.1	69.6	74.0	79.7	87.0	96.5	109.3	127.1	153.2	194.6	218.7
	主巻	作業半径	m	42.7	40.7	38.4	35.9	33.1	30.2	27.0	23.7	20.2	16.6	12.9
	主巻（雑用）	定格総荷重	t	66.1	69.6	74.0	79.7	87.0	96.5	100.0
	主巻（雑用）	作業半径	m	42.7	40.7	38.4	35.9	33.1	30.2	27.0	23.7	20.2	16.6	12.9
48.1m	第一補巻	定格総荷重	t	40.0
48.1m	第一補巻	作業半径	m	46.9	44.8	42.3	39.6	36.6	33.4	29.9	26.2	22.4	18.4	14.4
54.4m	主巻	定格総荷重	t	-	-	50.8	55.5	61.5	69.4	80.1	94.9	116.9	151.9
	主巻	作業半径	m	-	-	46.7	43.5	40.1	36.4	32.4	28.2	23.9	19.4	14.7
	主巻（雑用）	定格総荷重	t	-	-	50.8	55.5	61.5	69.4	80.1	94.9	100.0
	主巻（雑用）	作業半径	m	-	-	46.7	43.5	40.1	36.4	32.4	28.2	23.9	19.4	14.7
58.9m	第一補巻	定格総荷重	t	-	-	35.0
58.9m	第一補巻	作業半径	m	-	-	50.6	47.2	43.5	39.6	35.3	30.8	26.1	21.2	16.3

※実際に吊り上げることのできる荷重は、表の定格総荷重から吊り具等の質量を差引いた値となります。
※フック重量（400t吊…12.0t　218t吊…6.0t　100t吊…3.9t　40t吊（第一補巻）…1.5t）
